Настройка калькулятора для прицела Hawke Panorama EV 4-12x40  с сеткой 1/2 Mildot 10x

Прицел Hawke Panorama EV 4-12x40. Производителем декларируется, что этот прицел имеет модернизированныю сетку Милдот, где между каждой точкой еще добавлена черточка. И называется она 1/2 Mildot 10x. Я так понимаю, что 1/2 в названии символизирует, что шаг сетки не 1 MRAD, а 1/2 MRAD за счет дополнительных черточек. А 10x в названии показывает кратность, на которой сетка истинна. Как известно, у сетки MilDot расстояние между точками должно быть равно 10 сантиметрам на дистанции 100 метров, что является одной тысячной или одним миллирадианом (MRAD). Так как сетка у этого прицела расположена не в первой, а во второй фокальной плоскости, то угловой размер сетки изменяется с изменением кратности и MilDot является истинным только на одной кратности. Производитель декларирует, что на кратности 10. Это означает, что именно на кратности 10 расстояние между точками равно 1 MRAD. Другими словами, сетка откалибрована для кратности 10. Или сетка истинна на кратности 10. Назовем ее"базовая кратность".

Также производитель декларирует, что минимальная кратность прицела равна 4, а максимальная - 12. Проверим?

Что меряем?

Для снижения погрешности измерений меряем максимально возможное расстояние на сетке. Это расстояние между началами толстых линий ("пеньками") по обеим сторонам центра сетки. Назовем это расстояние Х. Расстояние между точками будет равно, соответственно, Х/10.

Как меряем

В моем случае нашлась стена в 103 метрах от меня. С шагом кирпичной кладки 8 см. На этом расстоянии одна тысячная дистанции (1 MRAD) равна 103 миллиметрам.

Базовая кратность

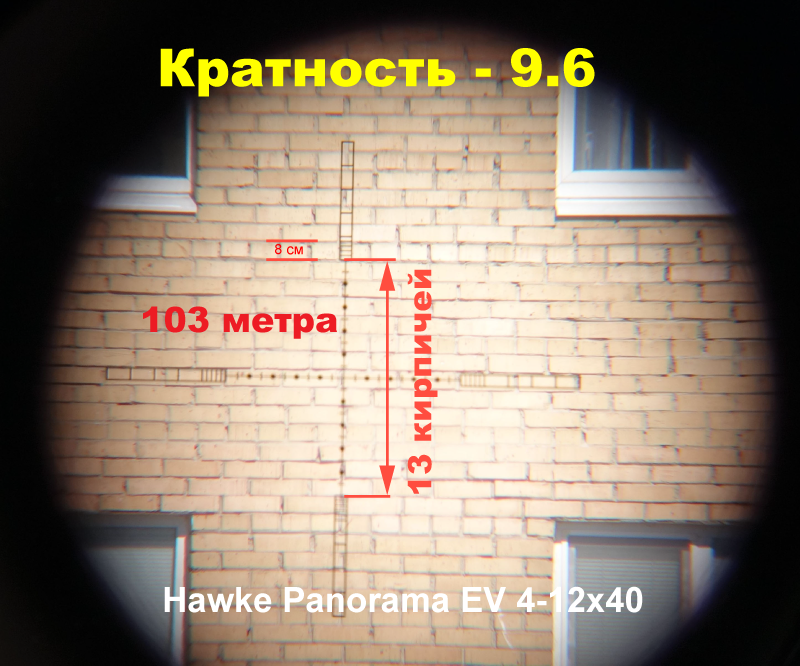

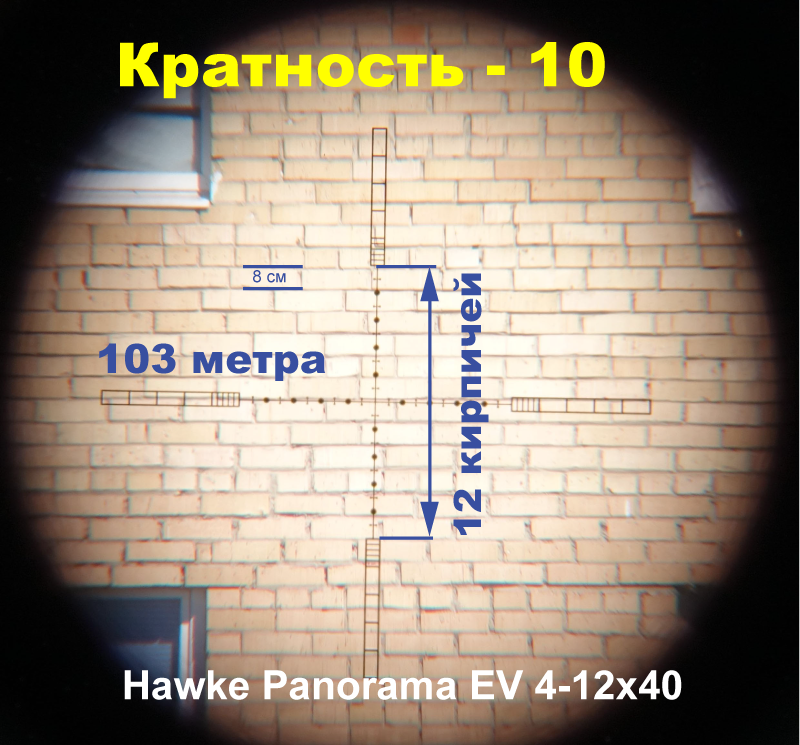

Расстояние Х = 12 рядов кирпича. В сантиметрах это 12*8=96 см. Расстояние между точками 96/10 =9.6 см или 96 мм. А должно быть 103 мм или 103*10/10/8=12.875 кирпича. Округленно - 13 кирпичей. Опытным путем находим, что это достигается на кратности примерно 9.6

И тут у нас два выхода. Предположить, что сетка установлена неправильно, либо шкала изменения кратности нанесена неправильно. Для наших целей целесообразно второе. Так как,

Важно! Какая цифра окажется напротив процарапанной риски базовой кратности, на самом деле совсем не важно для наших дальнейших вычислений максимальной и минимальной кратности. Так как мы ищем не истинные минимальную и максимальную оптические кратности, а ищем коэффициенты пересчета сетки при изменении кратности.

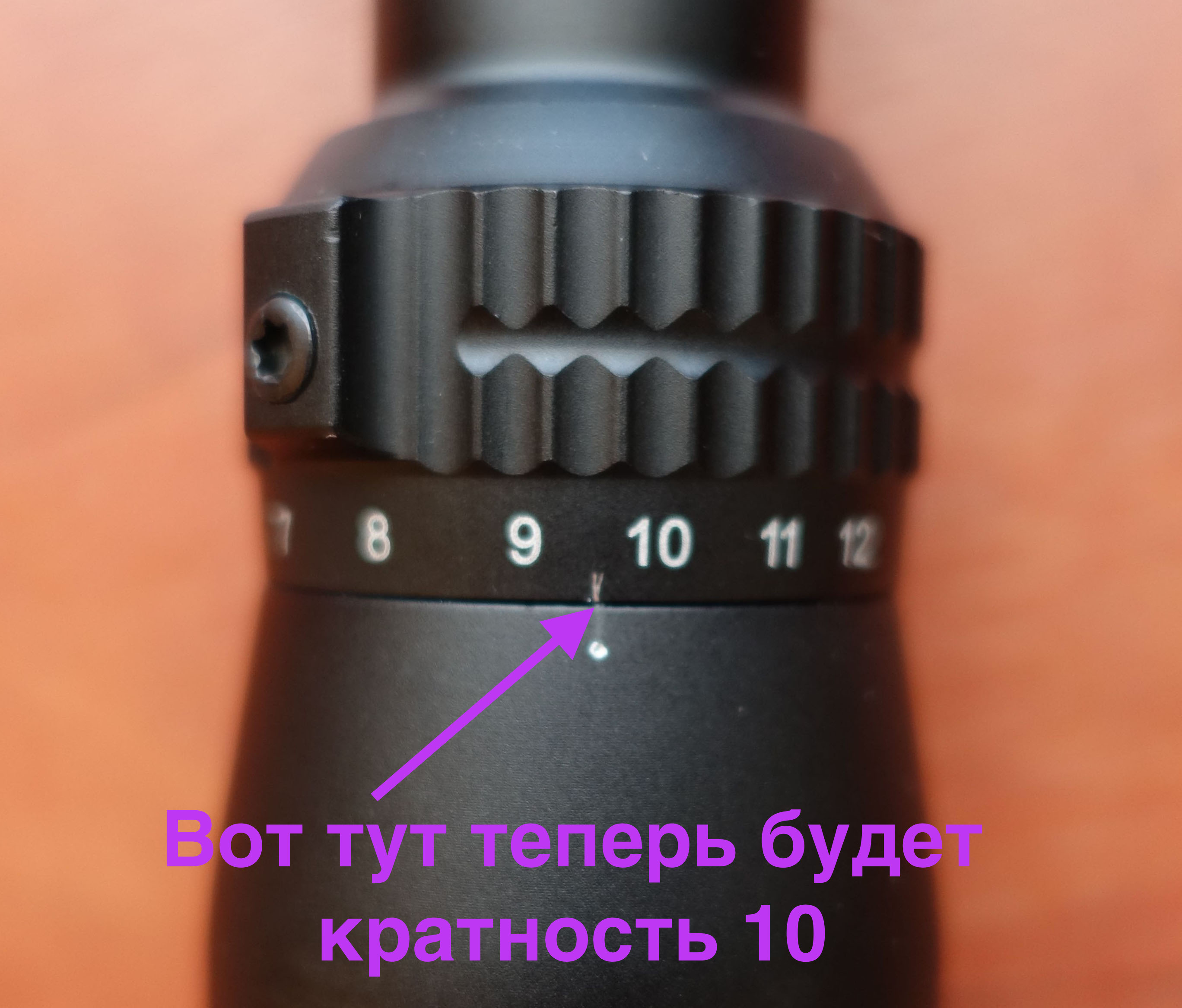

Поэтому, процарапываем риску напротив кратности, при которой наша сетка истинна, то есть расстояние между точками равно 10 см на дистанции 100 метров и будем считать, что кратность 10 у нас именно здесь.

Максимальная кратность

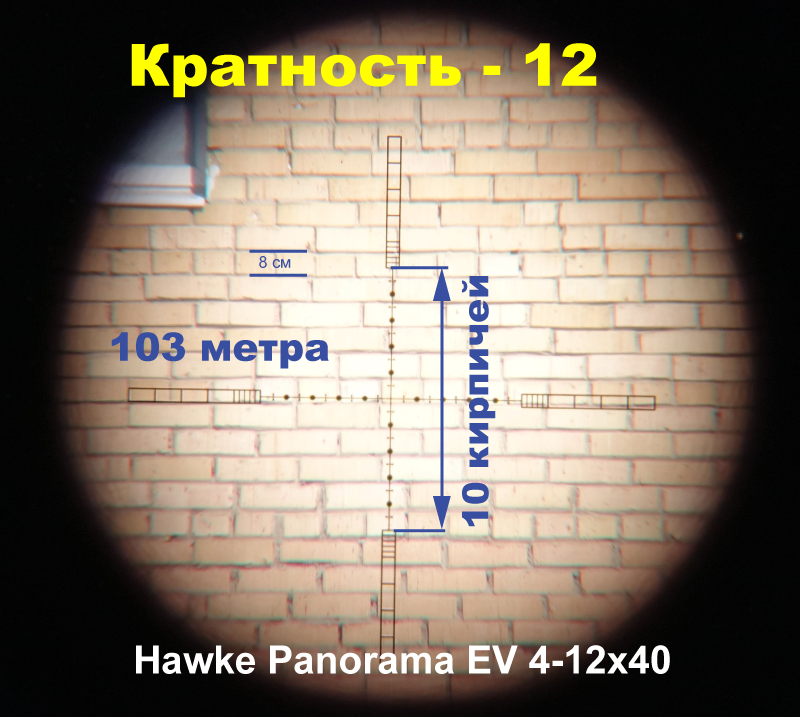

Расстояние Х = 10 рядов кирпича. В сантиметрах это 10*8=80 см. Расстояние между точками 80/10 =8 см или 80 мм.

Настоящая кратность. Для этого расстояние между точками на кратности 10 (103 мм) разделим на расстояние между точками на максимальной кратности и умножим на 10.

103/80*10 = 12,875. Округляем до 12.9.

На этой кратности расстояние между точками равно 10/12.9 = 0.77 MRAD (округленно)

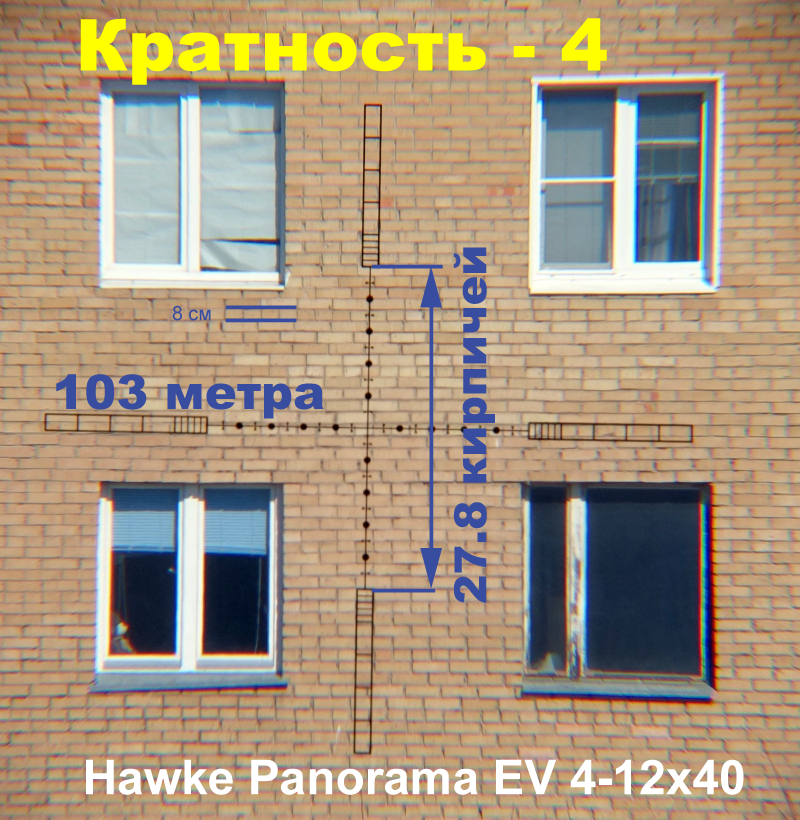

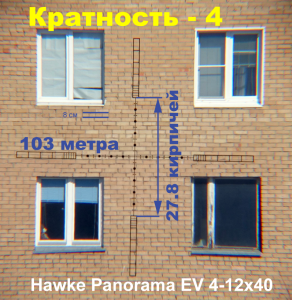

Минимальная кратность

Расстояние Х = 27.8 рядов кирпича. В сантиметрах это 27.8*8=222.4 см. Расстояние между точками 222.4/10 =22.24 см или 222.4 мм.

Настоящая кратность. Для этого расстояние между точками на кратности 10 (103 мм) разделим на расстояние между точками на минимальной кратности и умножим на 10.

103/222.4*10 = 4,631294964028777. Округляем до 4.6

На этой кратности расстояние между точками равно 10/4.6 = 2.17 MRAD (округленно)

Настройка баллистического калькулятора

Возьмем пневматическую винтовку и "запустим" из нее пулю с баллистическим коэффициентом 0.026 со скоростью 275 м/сек. Винтовка пристреляна на 50 метров.

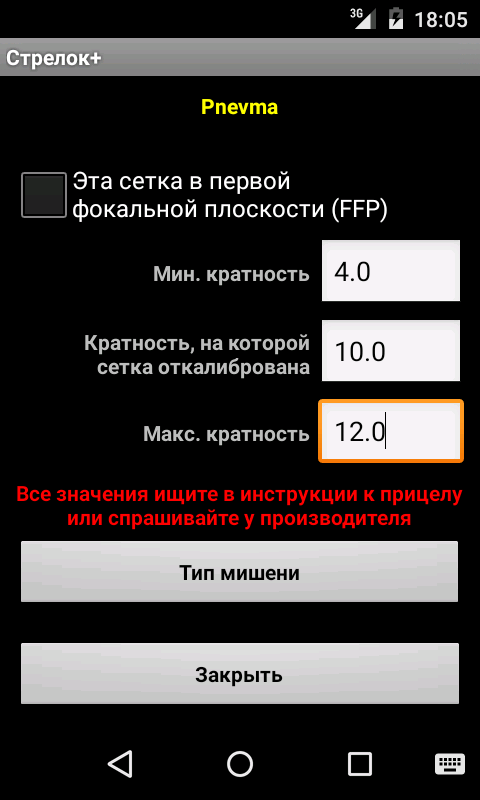

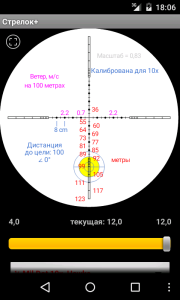

Если бы мы не проверяли кратности, то настройки и экран сетки с поправками (на максимальной кратности) выглядели бы так:

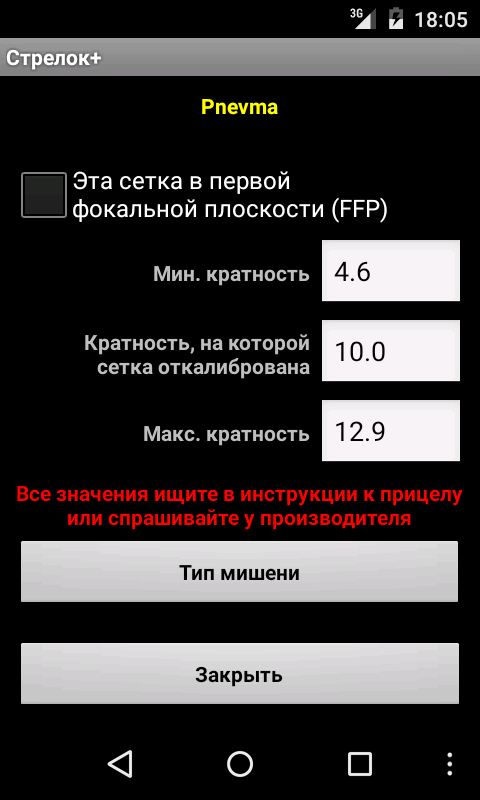

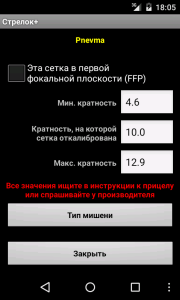

А это - правильные настройки сетки:

Сравните самую нижнюю поправку. 119 и 123 метров. Для этой пули - это разница по высоте в 7 сантиметров. По малоразмерной цели - гарантированный промах.

Дополнительная информация на сетке

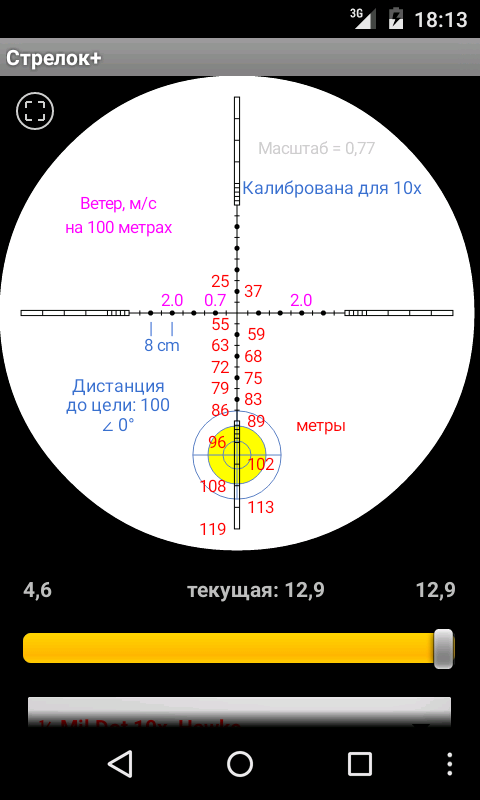

На последнюю картинку взглянем поподробнее.

В правом верхнем углу показывается масштаб. В данном случае (только для этой сетки!), это расстояние между точками в тысячных дистанции (МИЛах или MRAD) на данной кратности. Мы эту цифру уже выше в разделе "Максимальная кратность" уже вычисляли - 0.77 MRAD

Соотвественно на кратности 10 масштаб должен быть равен единице.

Посмотрим на левую нижнюю четверть сетки. Тут показывается расстояние между точками в сантиметрах на текущей дистанции (100 метров) и на текущей (в данном случае - максимальной) кратности. Конечно, на дистанции 100 метров точно это равно 7.7 сантиметра. Программа округляет до 8, так как в данном случае этого достаточно, чтобы увидеть (и понять), например, что пуля ударила ниже или левее на 8 (16, 24) сантиметров.

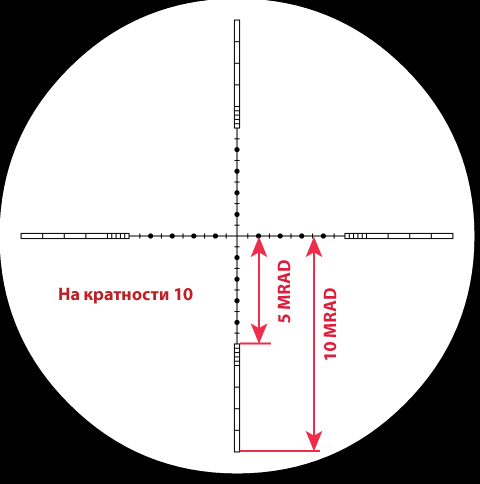

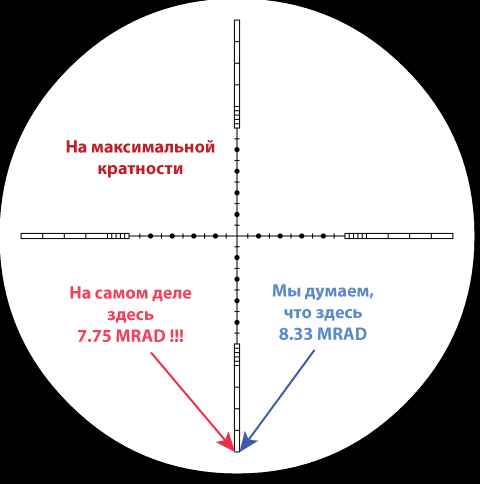

Итак, до крайней нижней точке сетки на кратности 10 расстояние равно 10 MRAD (тысячных дистанции).

На максимальной кратности  это расстояние должно быть равно 10/12*10= 8.33 MRAD

На самом же деле, в результате наших измерений, это расстояние равно 10/12.9*10 = 7.75 MRAD. Разница 8.33-7.75= 0.58 MRAD ! На дистанции 120 метров это 120/1000*0.58 = 0.0696 метра или 6.96 сантиметра.

Представьте, если бы мы поставили этот прицел на 308-й калибр. На 500-х метрах разница бы составила 29 сантиметров!

MOA/MRAD калькулятор

Метких выстрелов!
