Настройка калькулятора для прицела Guardian 2-20x44SFIR

Прицел Guardian 2-20x44SFIR. Производителем размеры сетки X2M-DOT не сообщаются, поэтому будем сами определять ее размеры.

Также производитель декларирует, что минимальная кратность прицела равна 2, а максимальная - 20. Проверим?

Что меряем?

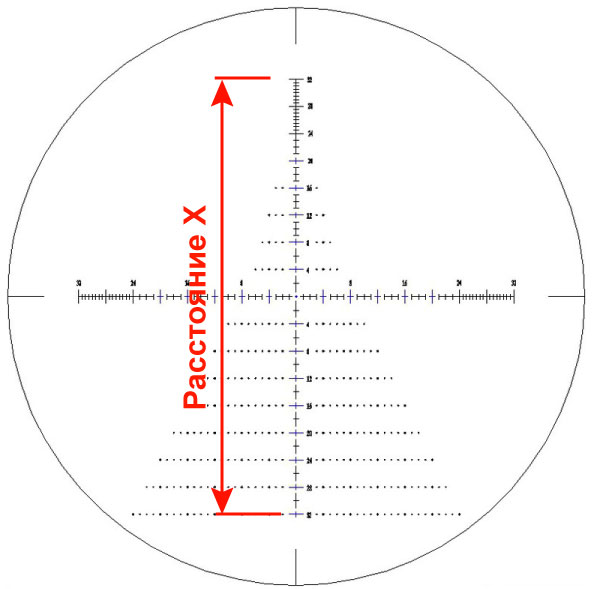

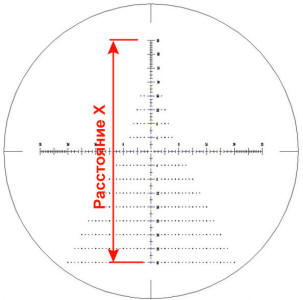

Для снижения погрешности измерений меряем максимально возможное расстояние на сетке. Это расстояние между концами вертикальной линии. Назовем это расстояние Х. Это расстояние на сетке XLR компании Vortex (в которой черпал свое вдохновение дизайнер сетки X2M-DOT) равно 32 угловых минуты сверху центра и 32 угловых минуты (MOA) снизу центра. То есть, 64 MOA.

Как меряем

В моем случае нашлась стена в 103 метрах от меня. С шагом кирпичной кладки 8 см. На этом расстоянии одна угловая минута (1 MOA) равна 3 сантиметра.

Базовая кратность

Находим "базовую" кратность. Это кратность, на которой расстояние Х равно 64 MOA. На дистанции 103 метра это 64*3=192 сантиметра. Делим на шаг кирпичной кладки (8 см) и получаем 24 кирпича.  Опытным путем находим, что это достигается на кратности 14

Важно! Далее мы будем искать не истинные минимальную и максимальную оптические кратности, а будем искать коэффициенты пересчета сетки при изменении кратности.

Максимальная кратность

Расстояние Х = 15.5 рядов кирпича. В сантиметрах это 15.5*8=124 см.

Кратность как коэффициент пересчета сетки. Для этого расстояние X на кратности 14 (192 см) разделим на расстояние Х на максимальной кратности и умножим на 14.

192/124*14 = 21,677. Округляем до 21.7.

Минимальная кратность

Расстояние Х = 146 рядов кирпича. В сантиметрах это 146*8=1168 см.

Кратность как коэффициент пересчета сетки. Для этого расстояние между точками на кратности 14 (192 см) разделим на расстояние Х на минимальной кратности и умножим на 14.

192/1168*14 = 2,301. Округляем до 2.3

Настройка баллистического калькулятора

Возьмем пневматическую винтовку и "запустим" из нее пулю с баллистическим коэффициентом 0.026 со скоростью 275 м/сек. Винтовка пристреляна на 25 метров.

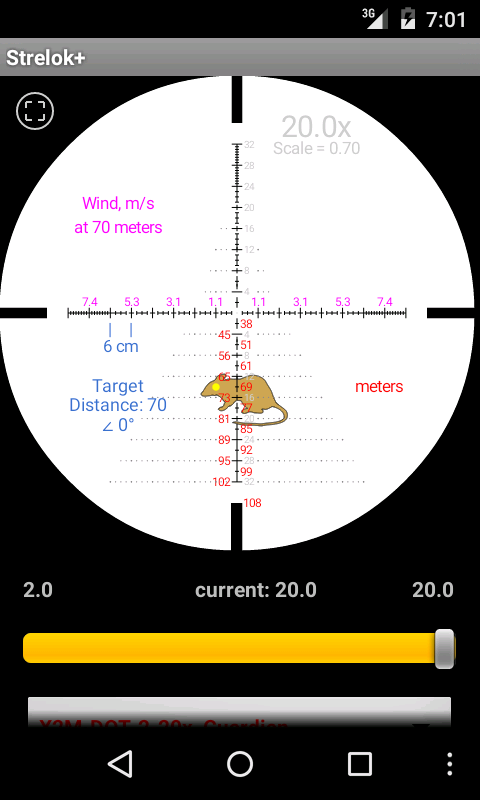

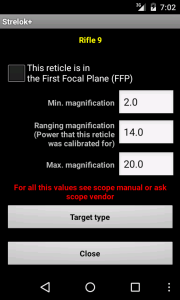

Если бы мы не проверяли кратности, то настройки и экран сетки с поправками (на максимальной кратности) выглядели бы так:

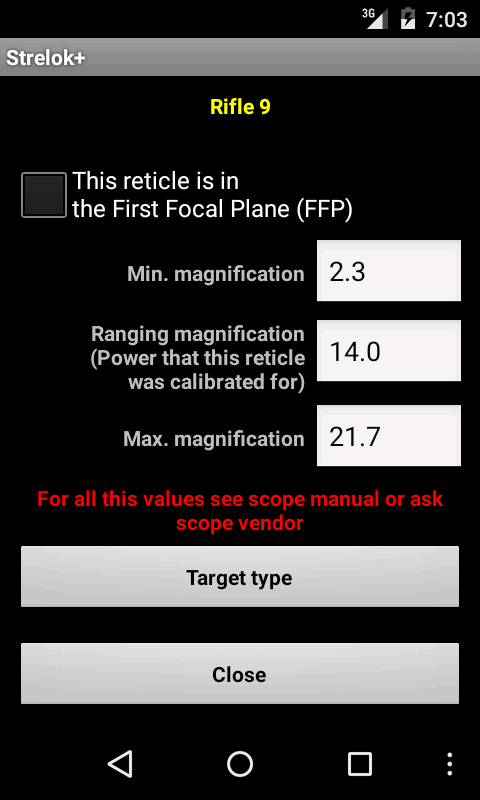

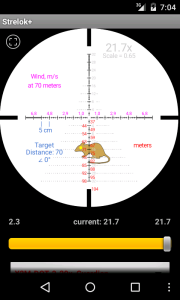

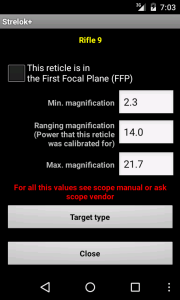

А это - правильные настройки сетки (хотя можно оставить и предыдущие, если нет возможности померять сетку):

Сравните самую нижнюю поправку. 104 и 108 метров. Для этой пули - это разница по высоте в 8 сантиметров. По малоразмерной цели - гарантированный промах.

MOA/MRAD калькулятор

Метких выстрелов!
